斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。
沉淀池斜管工作原理：
在平流沉淀池或垂直流沉淀池的沉降区，采用倾斜平行管或平行管(有时采用蜂窝状填料)将一系列浅层沉积层分隔开，每个沉积层的浅层中都有经过处理和沉降的沉积层。彼此分开。根据它们的相互运动方向，将它们分为三种不同的分离模式:逆流、共流和侧流。每两个平行的斜板就相当于一个非常浅的沉淀池。
沉淀池斜管填适用范围:
斜管主要用于各种降水和除砂效果。近十年来广泛应用于给排水工程中，已成为一种水处理装置。应用范围广，加工效果好，占地面积小。适用于进水口除砂、一般工业生活给水沉淀法、污水沉淀法、分选油法、尾矿浓缩处理等，适用于新建工程和改造现有旧池，均能取得较好的经济效益。
沉淀池斜管安装注意事项：
1、由于斜管填料的比重是0.92略小于水,φ10mm钢筋或圆钢肋用于修复它在包装防止上浮。钢和角钢采用环氧煤焦油沥青保护。
2、标准安装，否则容易造成斜管填料倾斜，甚至倒塌!
沉淀池斜管安装步骤：
1. 安装沉淀池底部的排泥管道
2、安装填料支架
3、斜管填料烫接安装
4、沉淀池内部安装
5、斜管上部固定
6、斜管沉淀池的运行与调试
沉淀池斜管安装现场：
沉淀池斜管安装
沉淀池斜管底部安装
|
产品名称 （材质） |
主要技术指标 |
||||||||
|
斜管内切圆
直径(mm)
|
单组斜管外型尺寸
(长×宽×高)
|
倾斜角度(度) |
片材厚度(mm) |
单组斜管 理论重量(kg) |
|||||
|
基本尺寸 |
误差 |
基本尺寸(单位mm) |
误差 |
基本尺寸 |
误差 |
基本尺寸 |
误差 |
||
|
蜂窝斜管填料 乙丙共聚PE 聚丙烯PP |
25 |
±1.5 |
1000×1000×866 |
长±10 宽±10 斜高±10 |
60° |
±2° |
0.4-0.5 |
±0.05 |
19-30 |
|
30 |
±1.5 |
0.35-0.45 |
±0.05 |
14-22 |
|||||
|
35 |
±1.5 |
0.4-0.5 |
±0.06 |
14-20 |
|||||
|
50 |
±2.5 |
0.4-0.5 |
±0.07 |
14-24 |
|||||
|
蜂窝斜管填料 聚氯乙烯PVC |
25 |
±1.5 |
0.3-0.5 |
±0.05 |
21-47 |
||||
|
30 |
±1.5 |
0.4-0.5 |
±0.05 |
24-38 |
|||||
|
35 |
±1.5 |
0.4-0.6 |
±0.05 |
21-40 |
|||||
|
50 |
±2.5 |
0.4-0.5 |
±0.06 |
19-28 |
|||||
|
蜂窝斜管填料 玻璃钢FRP |
30 |
±1.5 |
0.4-0.5 |
±0.06 |
25-28 |
||||
|
50 |
±2.0 |
0.45-0.6 |
±0.08 |
20-22 |
|||||
|
80 |
±2.5 |
0.6-0.8 |
±0.08 |
22-25 |
|||||
注明：可按用户要求定制特殊厚度、孔径、蜂窝斜管填料。本数据仅供参考，公司产品性能在不断改进中，如有更改，恕不另行通知。

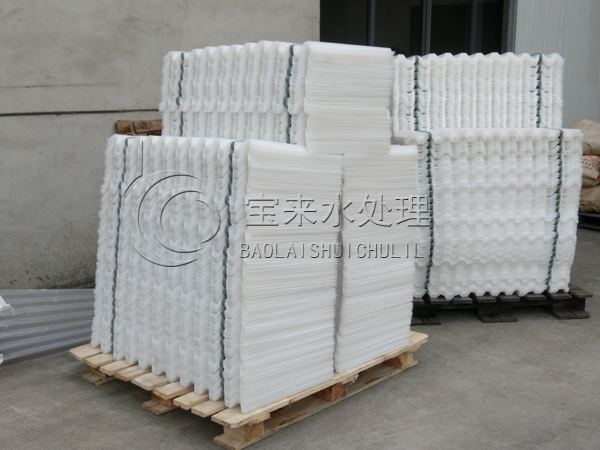

沉淀池斜管发货现场：
沉淀池斜管填发货河北邯郸
沉淀池斜管发货四川成都
